Compensateur de dilatation : quels matériaux privilégier

Dans un réseau industriel, le choix d’un compensateur de dilatation ne relève jamais d’un simple détail de montage. Un matériau mal adapté peut provoquer des fuites, transmettre des vibrations excessives, accélérer l’usure des équipements ou créer des contraintes mécaniques sur les pompes, vannes et raccordements. Or la fonction de cet organe est précisément d’absorber les mouvements axiaux, latéraux ou angulaires générés par la dilatation thermique, les variations de pression ou les défauts d’alignement. Pour sélectionner la bonne solution, il faut donc comparer les matériaux à l’aune des conditions réelles d’exploitation. Température, pression, nature du fluide et environnement d’installation orientent fortement la décision. Dès lors, quel matériau privilégier selon l’usage réel ? La réponse passe par une lecture comparative, et non par un classement universel.

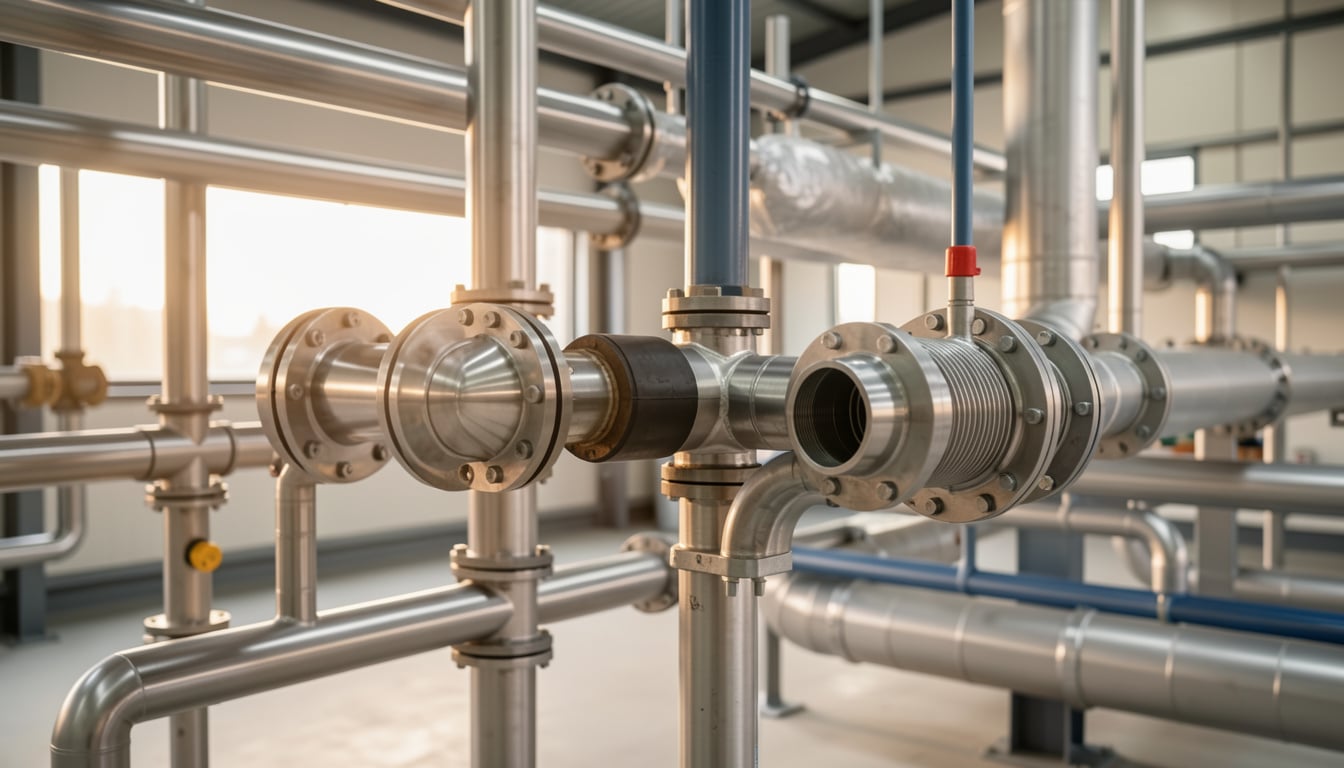

Compensateur de dilatation : comment choisir le bon matériau selon les contraintes du réseau

Le choix du matériau dépend d’abord des conditions de service, bien avant les habitudes d’achat ou de maintenance. Un compensateur de dilatation correctement sélectionné doit correspondre au fluide transporté, au niveau de pression, à la plage thermique et au type de déplacement attendu. Dans cette logique, le compensateur de dilatation s’évalue comme un composant de sécurité à part entière, car il protège l’intégrité du réseau et limite les efforts transmis aux équipements sensibles. Une installation de vapeur ne posera pas les mêmes exigences qu’un circuit d’eau glacée, une ligne chimique ou une gaine d’air chaud. C’est pourquoi l’analyse préalable du contexte d’exploitation reste la base d’un dimensionnement fiable et durable.

Les critères techniques à examiner avant le matériau

Avant d’arrêter un matériau, il convient d’examiner les sollicitations réelles du réseau. La température de service détermine la tenue au chaud, mais aussi la résistance aux cycles thermiques de dilatation et de contraction. La pression, de son côté, doit être rapprochée du mouvement à compenser : un déplacement axial, latéral ou angulaire ne sollicite pas l’organe de la même manière. La nature du fluide reste tout aussi décisive, qu’il s’agisse d’eau, de vapeur, de produits chimiques ou d’un air chargé en particules. Enfin, l’environnement peut imposer des exigences supplémentaires en matière de corrosion, d’humidité, d’hygiène ou d’amortissement vibratoire.

• La plage de température et la fréquence des cycles thermiques
• Le niveau de pression et le type de mouvement à absorber
• La compatibilité avec le fluide transporté
• Les contraintes d’environnement : corrosion, humidité, hygiène
• Les vibrations et les contraintes de montage du réseau

Aucun matériau n’est donc universel. En pratique, la compatibilité d’usage prime toujours sur le seul coût d’achat, car une solution moins chère mais mal adaptée génère souvent des arrêts et des remplacements plus coûteux.

Métal, caoutchouc, PTFE ou textile : avantages et limites des principaux matériaux

Les matériaux les plus courants et leurs usages

Les compensateurs métalliques sont recherchés pour leur robustesse, leur tenue aux fortes pressions et leur comportement fiable à haute température. Ils conviennent particulièrement à l’industrie lourde, à l’énergie et aux réseaux de vapeur. Lorsqu’une meilleure résistance à la corrosion est requise, l’inox s’impose fréquemment dans l’agroalimentaire, la chimie, la pharmacie ou le traitement de l’eau. Le caoutchouc, à l’inverse, se distingue par sa souplesse : il absorbe très bien les vibrations et le bruit, ce qui en fait une option pertinente sur les réseaux d’eau ou les installations à basses pressions. Le PTFE est apprécié pour sa très forte compatibilité chimique avec des fluides agressifs. Quant au textile, il trouve sa place sur les gaines d’air, les circuits de fumées et les conduits soumis à de grands mouvements avec de faibles pressions.

En hiérarchie d’usage, le métal reste la référence pour la tenue mécanique, le caoutchouc pour l’amortissement des vibrations, le PTFE pour les environnements chimiques et le textile pour les conduits d’air et de fumées.

Les erreurs à éviter pour privilégier un matériau vraiment durable

Ce qui fait la différence entre un bon choix et un mauvais dimensionnement

L’erreur la plus fréquente consiste à choisir un matériau uniquement selon le prix ou selon les habitudes du service maintenance. Or un composant performant sur le papier peut échouer rapidement s’il n’est pas adapté aux vibrations, à la corrosion locale ou aux variations de pression du réseau. Il faut aussi vérifier la cohérence entre le matériau retenu, le type de raccordement, le diamètre nominal et les contraintes de montage. Un mauvais alignement ou une fixation inadaptée peut réduire fortement la durée de vie d’un ensemble pourtant bien conçu.

La qualité de l’étanchéité, les besoins de maintenance et la durée de vie attendue doivent également entrer dans l’arbitrage. Un réseau de vapeur demandera souvent une solution différente d’un circuit d’eau, d’une ligne chimique ou d’une ventilation industrielle. Cette approche par cas d’usage permet d’éviter les généralisations trompeuses. En réalité, le “meilleur” matériau n’est jamais celui qui affiche la fiche technique la plus impressionnante, mais celui qui protège durablement l’installation dans ses conditions réelles de fonctionnement, avec le bon niveau de sécurité, de souplesse et de résistance.
