Paroi berlinoise : rôle, fonctionnement et usages

Sur un chantier, la sécurité commence souvent au bord de la fouille, là où le sol peut céder en quelques minutes. La paroi berlinoise représente alors une solution de soutènement provisoire qui aide à maîtriser les terres et à maintenir la stabilité pendant la construction. Elle désigne un dispositif simple dans son principe, mais essentiel pour travailler proprement, limiter les risques et avancer avec méthode. Dans cet article, vous allez comprendre son fonctionnement, ses matériaux, ses usages concrets et ses limites, sans jargon inutile.

Quand l’espace manque et que la profondeur augmente, cette technique devient précieuse pour sécuriser une paroi de terrain fragile. Elle permet d’organiser le chantier avec plus de précision, d’assurer la continuité des travaux et de mieux anticiper les contraintes géotechniques. Vous verrez aussi comment choisir entre bois, métal ou béton, et pourquoi un avis technique reste souvent nécessaire avant de lancer l’ouvrage.

Comprendre la paroi de soutènement berlinoise

Définition simple et vocabulaire utile

Dans le langage du chantier, la paroi berlinoise est un soutènement composé d’éléments porteurs et d’un remplissage qui retient les terres. Le terme berlinois revient souvent, parfois à côté de paroi berlinoise ou de berlinoise en bois, selon le matériau choisi. L’ouvrage sert à stabiliser un terrain pendant une excavation et à garder une zone de travail sûre. En pratique, un élément vertical reprend l’effort, tandis qu’un autre élément ferme la face exposée. Cette logique reste simple à comprendre, même sans formation technique.

• Définition courte : une paroi de soutènement qui retient un volume de terres en fouille.
• Vocabulaire associé : soutènement, berlinois, ouvrage, paroi, terrain, élément.

À quoi sert ce système sur un chantier ?

Son rôle est d’abord de contenir les terres pour éviter un glissement brutal. Ensuite, le soutènement berlinois facilite l’accès à la fouille, ce qui aide les équipes à travailler plus vite et plus proprement. Enfin, il s’adapte bien aux chantiers urbains où chaque mètre compte. On l’utilise pour des sous-sols, des réseaux ou des reprises en sous-œuvre, quand la paroi doit rester temporaire. Ce type d’ouvrage devient alors un compromis efficace entre stabilité, rapidité et souplesse d’exécution.

• Retenir les terres pendant l’excavation.
• Protéger les intervenants et les abords du chantier.
• Permettre une adaptation progressive selon l’avancement.

Comment fonctionne ce système pendant une excavation

L’assemblage entre porteurs et remplissage

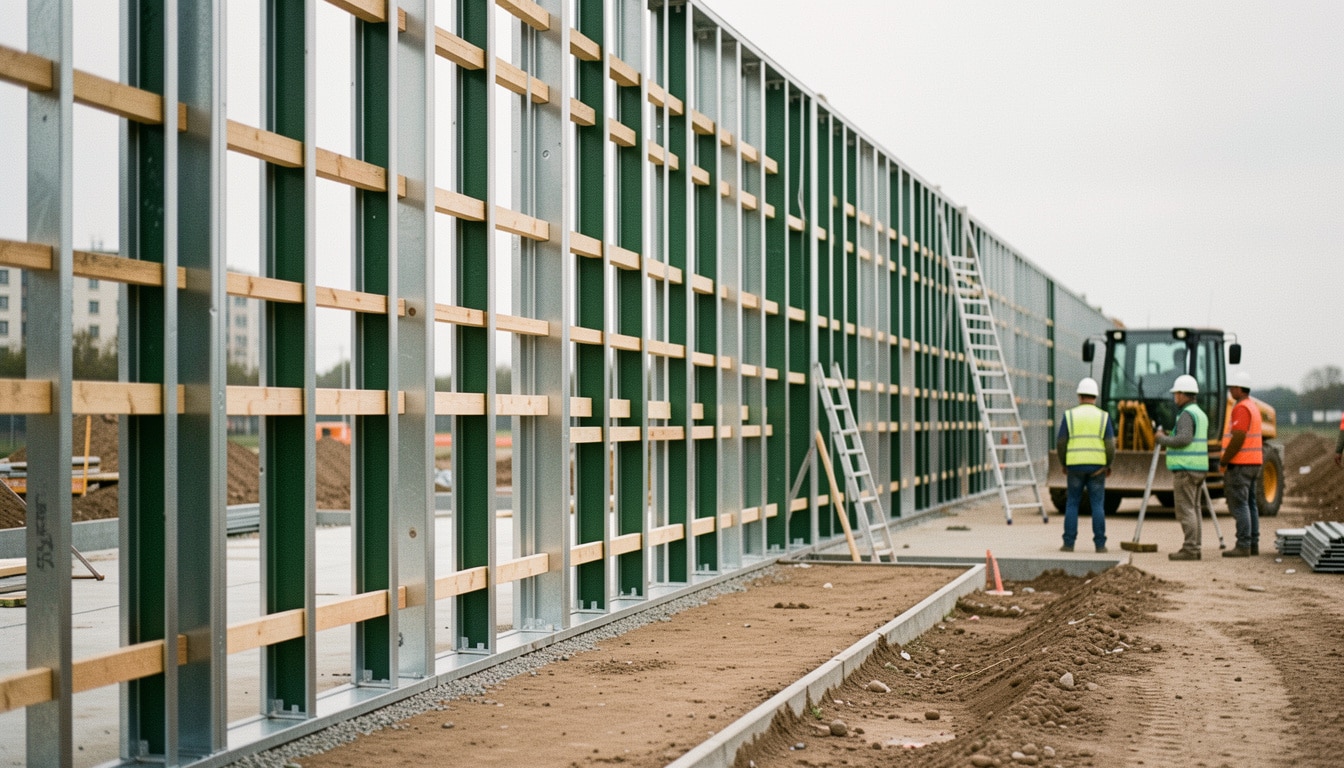

Le principe repose sur des profilés métalliques implantés dans le sol, puis sur un parement qui vient fermer la face excavée. Chaque élément métallique reprend une part des efforts, tandis que le parement limite le passage des terres. Selon le contexte, le remplissage peut être en bois ou en béton, ce qui change la rigidité de l’ensemble. Pour assurer la stabilité, il faut mettre en place l’assemblage avec soin et réaliser les contrôles à chaque phase. C’est cette cohérence qui rend la solution fiable.

La logique de mise en œuvre par passes successives

La mise en œuvre se fait souvent par passes successives, afin de garder la fouille sous contrôle. On installe d’abord les porteurs, puis on creuse par étapes de profondeur limitée. À chaque passe, un nouveau parement est posé pour protéger la zone ouverte. Cette méthode évite d’exposer trop longtemps le sol et réduit les surprises sur chantier. Elle permet aussi d’ajuster le rythme selon la nature de la fouille et les contraintes du projet.

• Implanter les profilés avant d’ouvrir largement la fouille.
• Excaver par petites passes pour limiter les déformations.
• Poser le parement au fur et à mesure.
• Contrôler la tenue de l’ensemble après chaque étape.

Matériaux, variantes et critères de choix

Pourquoi le bois reste une option fréquente

Le bois reste apprécié quand il faut une solution provisoire, rapide à poser et économique. Dans certains chantiers, un parement en bois suffit pour maintenir la terre pendant quelques semaines. Le béton peut aussi entrer dans la composition, surtout si l’on cherche un comportement plus résistant ou une tenue plus durable. Chaque type répond à un besoin précis, et le choix dépend souvent de la durée d’ouverture de la fouille. En pratique, le matériau nécessaire varie selon le budget, l’accès et la pression exercée.

• Berlinoise en bois : simple, légère et souvent rapide à préfabriquer.
• Version métallique : adaptée aux efforts plus élevés.
• Solution mixte : utile quand le chantier demande un compromis.

Métal, béton et solutions mixtes selon le contexte

Quand le chantier exige une tenue plus forte, le béton devient un atout, notamment pour un type de soutènement plus durable. À l’inverse, une structure en bois peut suffire pour un besoin provisoire. Les solutions mixtes combinent souvent porteurs métalliques et parement en bois ou en béton, selon la place disponible et la configuration du site. Le bon type se choisit donc selon la durée, la résistance attendue et la facilité de mise en œuvre. C’est là que l’expérience terrain compte vraiment.

• Choisir selon la durée du chantier.
• Choisir selon la résistance attendue.
• Choisir selon l’espace disponible et l’accès aux engins.

Où l’utiliser et comment sécuriser le chantier

Les cas d’usage les plus fréquents en ville

En milieu urbain, la construction impose souvent des contraintes fortes, et la paroi berlinoise aide à gérer un terrassement serré. On la retrouve sur des projets de sous-sols, de parkings, de réseaux enterrés ou de reprises près des bâtiments existants. Le pieu vertical reçoit alors les poussées du sol, tandis que le clou horizontal ou le remplissage stabilise la zone ouverte. Cette technique de travail convient bien quand l’espace manque et que la circulation autour du chantier doit rester possible.

• Chantiers de construction en centre-ville.
• Terrassement près d’immeubles existants.
• Fouilles profondes avec accès limité.
• Projet nécessitant une aide rapide au soutènement.

Sécurité, stabilité et conditions de sol à vérifier

Avant toute réalisation, il faut vérifier la pression exercée par le sol et la nature des couches rencontrées. Un sol meuble, humide ou hétérogène peut modifier la réponse de l’ouvrage. La sécurité dépend aussi de la qualité du pieu, de l’alignement vertical et de la reprise des efforts. Dans un projet sensible, le terrassement doit rester progressif pour garantir la stabilité. Cette technique fonctionne bien, mais seulement si les contraintes géotechniques sont bien connues et suivies avec rigueur.

• Contrôler la cohésion et la portance du sol.
• Surveiller la pression latérale pendant le terrassement.
• Adapter le projet aux contraintes géotechniques réelles.

Comparer, dimensionner et faire valider la solution

Les paramètres qui font varier le dimensionnement

Le dimensionnement dépend d’abord de la profondeur de fouille, puis de la charge en surface et de la présence éventuelle d’eau. Un calcul sérieux prend aussi en compte la nature du projet, la durée de réalisation et la capacité du sol à reprendre les efforts. Le bureau d’études réalise alors l’expertise nécessaire pour vérifier que la solution choisie assure une tenue suffisante. Sans cette étape, il est difficile de garantir une réalisation sûre, surtout lorsque la profondeur augmente.

• Profondeur à soutenir.
• Charge appliquée en surface.
• Présence d’eau et pression du terrain.

Quand demander l’avis d’un bureau d’études ?

Dès que la profondeur devient importante ou que le projet touche des ouvrages voisins, l’avis d’un expert devient nécessaire. La comparaison avec d’autres soutènements aide aussi à choisir entre une solution légère et une réalisation plus robuste. Le bureau d’études peut vérifier le calcul, proposer une alternative et assurer que la technique retenue reste cohérente avec le sol. En pratique, mieux vaut valider tôt que corriger tard, surtout quand la réalisation doit rester rapide et sûre.

• Comparer la solution avec d’autres soutènements possibles.
• Faire valider le calcul avant la réalisation.
• Demander un avis expert dès que la profondeur augmente.

FAQ – Questions fréquentes sur la paroi berlinoise

Qu’est-ce qu’une paroi berlinoise, en termes simples ?

Le berlinois est un soutènement qui retient la terre pendant une fouille. Il associe des éléments porteurs et un remplissage pour sécuriser l’ouverture.

Dans quels cas ce soutènement est-il le plus utile ?

Le berlinois est surtout utile en ville, quand le projet manque d’espace et qu’une fouille doit rester stable malgré les contraintes du chantier.

La réalisation dépend-elle beaucoup du terrain ?

Oui, car le terrain influence la pression, la tenue des porteurs et la profondeur possible. Le béton ou le bois peuvent alors être choisis selon le cas.

Faut-il toujours un bureau d’études pour ce type de projet ?

Pour un projet simple, ce n’est pas systématique, mais dès que la profondeur augmente ou que la solution devient technique, l’avis d’un bureau d’études est fortement recommandé.
